Wykres Gantta marszrut zleceń produkcyjnych (raport Power BI)

DOTYCZY: Ogólnie dostępne w Business Central 2025 release wave 1 (wersja 26.x).

Raport Wykres Gantta marszrut zleceń produkcyjnych zapewnia przegląd procesów produkcyjnych, łącząc formaty wizualne i tabelaryczne w celu lepszego zrozumienia. Raport pomaga monitorować i analizować zadania produkcyjne, oferując wgląd w harmonogramowanie, czasy trwania i lokalizacje zadań.

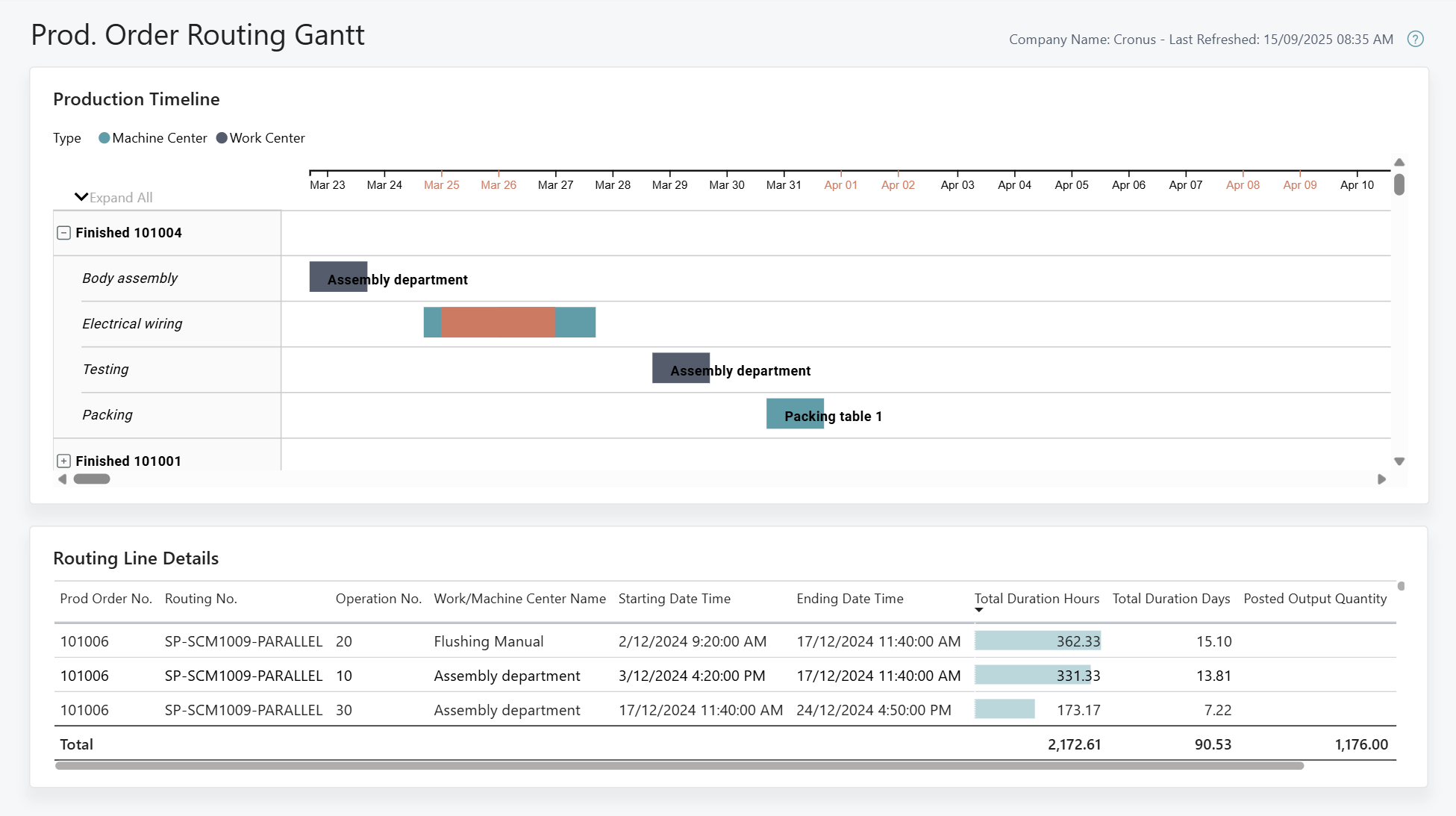

Zrzut ekranu raportu Power BI Wykres Gantta marszrut zleceń produkcyjnych

Wizualizacja Oś czasu produkcji (wizualizacja wykresu Gantta) przedstawia procesy produkcyjne w formie wykresu Gantta, umożliwiając efektywne monitorowanie i analizowanie zadań w ramach zleceń produkcyjnych. Kluczowe funkcje tej wizualizacji obejmują:

  1. Hierarchia:
  2. Nadrzędny: Zlecenia produkcyjne stanowią podstawowy poziom grupowania.

  3. Zagnieżdżone zadania: Opisy wierszy marszruty reprezentują poszczególne zadania w procesie.

  4. Konfiguracja osi czasu:

  5. Domyślnie oś czasu wyświetla się na poziomie dziennym.

  6. Dni wolne od pracy są wyróżnione na czerwono dla lepszej przejrzystości.

  7. Czas trwania zadania:

  8. Czasy trwania zadań są obliczane na podstawie wartości daty i godziny rozpoczęcia i zakończenia wiersza marszruty.

  9. Reprezentacja paska zadania:

  10. Kolor pasków zadań rozróżnia marszrutę przez gniazda maszynowe i gniazda robocze.
  11. Wewnątrz każdego paska wyświetla się nazwa gniazda maszynowego lub gniazda roboczego, zapewniając dodatkowy kontekst o miejscu wykonywania zadania.

Tabela Szczegóły wiersza marszruty jest tabelaryczną reprezentacją danych produkcyjnych i marszrutowych. Zawiera istotne informacje, takie jak Nr zlecenia produkcyjnego oraz Nr operacji, który określa poszczególne operacje w procesie. Tabela wyróżnia również Nr gniazda roboczego/gniazda maszynowego, identyfikując lokalizację powiązaną z każdym zadaniem wiersza marszruty. Dodatkowo tabela wyświetla Data i godzina rozpoczęcia oraz Data i godzina zakończenia, określając zaplanowane czasy rozpoczęcia i zakończenia zadań. Daty i godziny są używane do obliczania Całkowitego czasu trwania w godzinach, pokazującego czas wykonania zadań w godzinach, oraz Całkowitego czasu trwania w dniach, który przedstawia czas trwania zadania w dniach dla alternatywnej perspektywy. Razem te szczegóły zapewniają przejrzysty i ustrukturyzowany widok procesów produkcyjnych.

Korzystanie z raportu

Kierownicy produkcji korzystają z raportu, aby uzyskać przegląd harmonogramowania produkcji i procesów marszrutowych. Wykres Gantta Oś czasu produkcji pomaga monitorować czasy trwania i kolejność zadań. Kolory pasków i kontekstowe informacje o gniazdach maszynowych lub gniazdach roboczych pozwalają szybko identyfikować wykorzystanie zasobów i przydziały zadań. W połączeniu z tabelą Szczegóły wiersza marszruty można analizować osie czasu produkcji, oceniać daty ukończenia zadań i porównywać rzeczywiste czasy trwania z planowanymi oczekiwaniami. Te szczegóły pomagają wykrywać opóźnienia, optymalizować harmonogramy i zapewniać efektywną alokację zasobów między gniazdami roboczymi i gniazdami maszynowymi.

Kierownicy produkcji polegają na raporcie w zarządzaniu codziennymi zadaniami produkcyjnymi i utrzymaniu efektywności operacyjnej. Wykres Gantta pokazuje zadania zleceń produkcyjnych, dzięki czemu można łatwo śledzić, które operacje odbywają się w jakich lokalizacjach i jak długo trwają. Zaznaczone na czerwono dni wolne od pracy pomagają identyfikować luki lub konflikty w harmonogramowaniu i rozwiązywać potencjalne wąskie gardła. Tymczasem tabela Szczegóły wiersza marszruty dostarcza daty i godziny rozpoczęcia i zakończenia wraz z całkowitymi czasami trwania zadań według dni i godzin. Razem wizualizacja Gantta i tabelaryczne komponenty raportu wspierają efektywną koordynację dla płynnych przepływów pracy produkcyjnej.

Kluczowe wskaźniki wydajności (KPI)

Raport Wykres Gantta marszrut zleceń produkcyjnych zawiera następujące KPI i miary:

Kliknij link dla wskaźnika KPI, aby dowiedzieć się więcej o jego znaczeniu, sposobie obliczania i danych użytych w obliczeniach.

Porada

Możesz łatwo śledzić wskaźniki KPI wyświetlane w raportach Power BI w odniesieniu do celów biznesowych. Aby dowiedzieć się więcej, przejdź do Śledzenie wskaźników KPI firmy za pomocą metryk Power BI.

Dane używane w raporcie

Raport wykorzystuje dane z następujących tabel w Business Central:

  • Wiersz marszruty zlecenia produkcyjnego
  • Zlecenie produkcyjne

Wypróbuj raport

Wypróbuj raport tutaj: Wykres Gantta marszruty zlecenia produkcyjnego

Porada

Jeśli przytrzymasz klawisz CTRL podczas wybierania łącza do raportu, raport otworzy się na nowej karcie przeglądarki. W ten sposób możesz pozostać na bieżącej stronie podczas przeglądania raportu na innej karcie przeglądarki.
